标准体系成熟
在 ISO 5167-2 适用范围内，可基于标准几何与计算方法完成设计和核验。
标准孔板流量计
成熟、通用的差压式流量测量方案，适用于液体、气体和蒸汽。
标准孔板通过规定几何尺寸的节流孔形成稳定压差，再由差压信号计算流量。它的标准体系成熟、结构直观、维护和更换方便，是工业过程计量中应用广泛的节流装置。
技术参数
口径 / 尺寸DN50—DN2000，须经项目专项设计确认；DN650 及以上按管道外径 A/B 系列适配依据：双站商业基线 · 2026-08 定稿
压力等级PN2.5—PN420 / ASME Class 150—2500，须经项目专项设计确认依据：双站商业基线 · 2026-08 定稿
温度范围-196～600℃；材料、压力等级、密封和仪表按项目匹配依据：双站商业基线 · 2026-08 定稿
精度±0.5%～±1.0% 读数（取决于 β 和雷诺数）依据：双站商业基线 · 2026-08 定稿
量程比单变送器典型 10:1；双量程配置最高 30:1依据：双站商业基线 · 2026-08 定稿
取压方式角接取压（含环室式）、法兰取压或径距取压（D 和 D/2）依据：双站商业基线 · 2026-08 定稿
标准 / 项目依据ISO 5167-2:2022 适用范围内采用几何测量；客户要求时可进行节流件与变送器整体标定依据：双站商业基线 · 2026-08 定稿
工作原理
介质通过孔板时流速升高、静压降低。上游与下游取压点形成的差压，与流量、介质密度、孔径比和雷诺数共同进入计算。满足 ISO 5167-2 适用条件时可采用标准计算与几何测量路线。
- 01
锐边形成局部收缩
清洁单相流体经过上游锐边后形成缩流，速度升高、静压降低；孔板装反或锐边磨损会使标准流动条件失效。
- 02
取压把速度变化变成差压
角接、法兰或径距取压获得孔板前后的差压，差压随流量平方变化，因此低流量时信号会快速减弱。
- 03
标准关联式换算流量
把差压、密度、管径 D、孔径 d、β、流出系数 C 和可膨胀性系数 ε 代入 ISO 5167-2 / GB/T 2624.2 路线；几何、雷诺数和安装条件必须同时成立。
产品特点
结构选择完整
支持角接取压（含环室式）、法兰取压和径距取压，可按管道与检修条件选择。
交付路径清晰
标准范围内采用几何测量；客户要求时可进行节流件与变送器整体标定。
应用行业与典型工况
先按行业和测量任务初步判断产品路线，再结合介质、温压、流量范围、管道条件与验收方式完成选型。
适用行业
电力热能石油化工天然气流程工业
典型工况
蒸汽与锅炉给水石油与天然气化工过程管线能源与贸易计量项目
适用边界
什么工况选，什么工况别选
先判断介质、流动、安装和验收边界，再看产品参数。诚实地排除不合适的路线，比把所有工况都写成“适用”更有价值。
- 介质为清洁、稳定的单相液体、气体或蒸汽
- 希望采用成熟标准几何和可追溯计算路线
- 现场能满足对应 β、扰流件和取压方式的直管段要求
- 高黏、含固、易结垢介质可能磨损锐边或堵塞取压
- 永久压损受限且全年运行能耗是主要约束
- 负荷跨度使最小流量差压落入不可用信号区
选型决策
把工况条件转换成下一步动作
每条判断都给出“条件—动作—原因”，便于采购、设计院和仪表主管在方案会上直接使用。
- 01如果标准包络、直管段与清洁单相条件同时满足那么优先评估标准孔板
可用标准几何和计算路线核验，不必先假设单台实流标定。
- 02如果介质高黏、含颗粒或易沉积那么转向楔形或其他通道更通畅的路线
不要用系数修正掩盖锐边磨损、堵塞和低雷诺数问题。
- 03如果允许压损很小或连续运行能耗敏感那么与文丘里或插入式路线比较
先做最大流量点永久压损和全年常用点能耗评估。
相邻路线对比
压损、精度依据、工程投入、直管段与维护一起看
这里比较技术路线，不做竞品价格表；“工程投入”只说明制造、安装、标定、停产窗口和维护资源等驱动因素。
| 技术路线 | 永久压损 | 精度 / 不确定度依据 | 工程投入驱动 | 直管段 | 维护重点 |
|---|---|---|---|---|---|
| 标准孔板 | 通常高于带扩散压力恢复结构的路线，必须按 β 与最大差压计算 | 标准包络内可按 ISO 5167-2 建立不确定度预算 | 结构简单，但需控制孔板几何、取压和法兰安装 | 按 β 与上游扰流件查对应标准表 | 重点检查锐边、孔径、垫片突入和取压堵漏 |
| 经典文丘里 | 扩散段有助于压力恢复，通常更适合压损敏感的连续管线 | 标准路线仍受制造型式、雷诺数与安装条件约束 | 本体更长、更重，制造与吊装空间需提前核对 | 仍需按 ISO 5167-4 和扰流件核定 | 重点检查喉部、取压与扩散段沉积或腐蚀 |
| 楔形 | 需按具体 h/D 与标定结果计算，不能只凭名称判断 | 仕中路线逐台实流标定，最终按证书 | 适合复杂介质，但增加单台标定与项目化材料评审 | 按 ISO 5167-6 参考条款和批准安装图 | 更关注楔面磨损、沉积、取压伴热与排堵 |
工程证据 · 产品唯一键已核验
丙烷脱氢装置 133 台节流装置反馈
浙江华泓新材料盖章反馈明确记录标准孔板、限流孔板、文丘里管和平衡流量计共 133 台，并记录现场运行与测量评价；该证据证明交付与运行事实，不外推为所有工况的精度承诺。
查看公开工程证据查看本段技术依据
FEEDBACK-02案例只证明对应项目事实，不外推为所有工况的性能承诺。
安装要点与常见误区
投运前先核对这三项
- 1核对流向、上游锐边、下游倒角与位号
- 2确认垫片不伸入流道，法兰同心且焊瘤不扰流
- 3按介质相态布置取压与引压管，并在投运前检漏、排气或排液
误区：孔板装反后改一个修正系数即可
纠正：装反后标准锐边分离条件不成立，应纠正安装并重新核对，不做固定比例补偿。
误区：所有孔板都按前 10D、后 5D
纠正：直管段取决于 β、扰流件、间距和整流器，必须查适用标准表。
查看本段技术依据
P01 标准孔板批准事实源 · P01-RECOMMENDATION-COMPARISON · P01-TROUBLESHOOTING · ISO 5167-2:2022 · GB/T 2624.2-2006 · FEEDBACK-02页面为选型筛选与工程沟通依据；最终结构、性能、安装与验收以批准项目文件和标定证书为准。
先说明替代关系，再核对适用工况与不能硬换的边界
替代不是品牌或产品之间的无条件互换；这里同时说明谁替代谁、什么工况值得换，以及哪些边界下应保留原路线或重新选型。
标准孔板能替代哪些方案
标准孔板流量计与其他流量计有什么区别，能否替代？
谁替代谁：在标准路线适用时，可用国产标准孔板替代进口孔板装置（如 Emerson/Rosemount 405、1595），也可用一体化多参量方案替代“进口节流件+进口变送器”分体组合。该换工况：天然气、蒸汽或水等清洁单相流体，直管段充足，需要按标准路线设计核验或控制采购成本。别硬换边界：脏污含固、高黏且低雷诺数、直管段不足、压损敏感或量程比超出孔板能力时，应改选更匹配的测量路线。竞品名称与商标归原权利人；对比基于截至2026-08公开资料，以原厂最新资料为准，不构成贬损。
查看本段技术依据
HERMES-CONTENT-GAP-COMPARISON-REPLACEMENT-P01 · SHIZHONG-COMPETITOR-BENCHMARK-2026-P01 · SHIZHONG-PRODUCT-COMPARISON-MATRIX-P01 · SHIZHONG-FAQ-88-Q6-Q26先看推荐工况，也说明何时应选别的路线
推荐结论只基于已复核的工况边界与标准依据，不作排名或无条件优劣判断。
什么工况更推荐标准孔板
什么工况推荐标准孔板，什么情况下应比较别的测量路线？
推荐场景：介质为清洁单相流体、直管段满足标准要求，项目希望按成熟标准几何和可追溯计算路线确定流量系数时，推荐标准孔板；在适用范围内，可按标准规定的结构、取压和安装条件设计，不以实流标定作为前提。更推荐别的路线的场景：脏污含固、高黏且低雷诺数、现场直管段不足、永久压损敏感，或所需量程比超出孔板适用能力时，应比较楔形、V 锥、文丘里或宽量程等路线。标准依据：GB/T 2624.2-2006、ISO 5167-2:2022。
查看本段技术依据
HERMES-RECOMMENDATION-COMPARISON-P01 · GB-T-2624.2-2006 · ISO-5167-2-2022按“现象—原因—处置”顺序排查
先识别现象并排除常见安装、取压和信号问题；涉及拆检、参数变更或超出现场权限时，按项目维护文件执行。
流量偏差、波动或无信号怎样排查
标准孔板流量计出现偏差、波动或无信号怎么办？
故障现象：流量偏低、偏高、波动或无信号。可能原因：正负压引压管堵塞或泄漏、孔板方向错误、锐边磨损、垫片突入、三阀组或供电异常。处置：先查供电和阀组，再排堵查漏并排气排液；停输泄压后核对孔板方向、锐边、孔径与垫片，必要时更换并重新校零。
查看本段技术依据
HERMES-CONTENT-GAP-TROUBLESHOOTING-P01 · SHIZHONG-INSTALL-MAINTENANCE-3.3标准设计与核验
ISO 5167-2 提供成熟的设计与核验路径
- 主要标准
- ISO 5167-1:2022；ISO 5167-2:2022；GB/T 2624.1-2006；GB/T 2624.2-2006
- 标准取压
- 角接取压（含环室式）、法兰取压、径距取压（D和D/2）
- 企业温度基线
- -196～600℃；材料、压力等级、密封和仪表按项目匹配
- 标定路线
- ISO 5167-2 范围内标准孔板走几何测量法，客户要求时整体标定；DN50 以下一体化内藏孔板、P02 DN300—DN600、平衡流量计和楔形流量计必须实流标定。
- ISO 未校准路线几何包络
- D 50–1000 mm；d ≥ 12.5 mm；β 0.1–0.75
查看本段技术依据
P01-C002 · P01-C126 · P01-C003ISO未校准标准路线的基本几何包络，不等于仕中供货范围，也不是免除其他适用条件。
流动条件与计算输入
从介质状态和流动条件确定计算输入
- 满管
- 单相
- 全测量段亚音速
- 非脉动流
- 满足对应雷诺数、几何、粗糙度、安装与直管段条件
适用介质：满足标准条件的清洁单相液体、满足标准条件的清洁单相气体、满足标准条件的蒸汽。
流出系数C按β、ReD、D和取压参数等计算，不按介质查一个固定常数。
气体和蒸汽的可膨胀性系数与β、压力比和等熵指数有关；对应标准公式要求p2/p1不小于0.75。
计算使用上游实际绝对静压；如输入表压，须同时记录当地大气压。
查看本段技术依据
P01-C004 · P01-C008 · P01-C010 · P01-C006 · P01-C005标准孔板流量计选型指南
选型与安装：把直管段、取压与检查纳入整体方案
直管段按β、具体阻流件、组合管件和标准表列条件核算，不使用无条件的前10D后5D。
选型输入
- 1介质与相态
- 2最小/常用/最大流量
- 3管道实测内径
- 4上游绝压
- 5工作温度
- 6密度与黏度等物性
- 7允许永久压损
- 8上下游管件与可用直管段
- 9目标不确定度
安装与检查
- 1确认流向与锐边朝向
- 2保证孔板同轴并垂直于管道轴线
- 3垫片不得侵入流道
- 4检查取压与引压系统相态
- 5按实测平均值检查孔径、锐边、平面度和表面状态
查看本段技术依据
P01-C004 · P01-C013 · P01-C014 · P01-C015 · P01-C007 · P01-C012 · P01-C016 · P01-C008 · P01-C017SRLB 孔板流量计型式批准

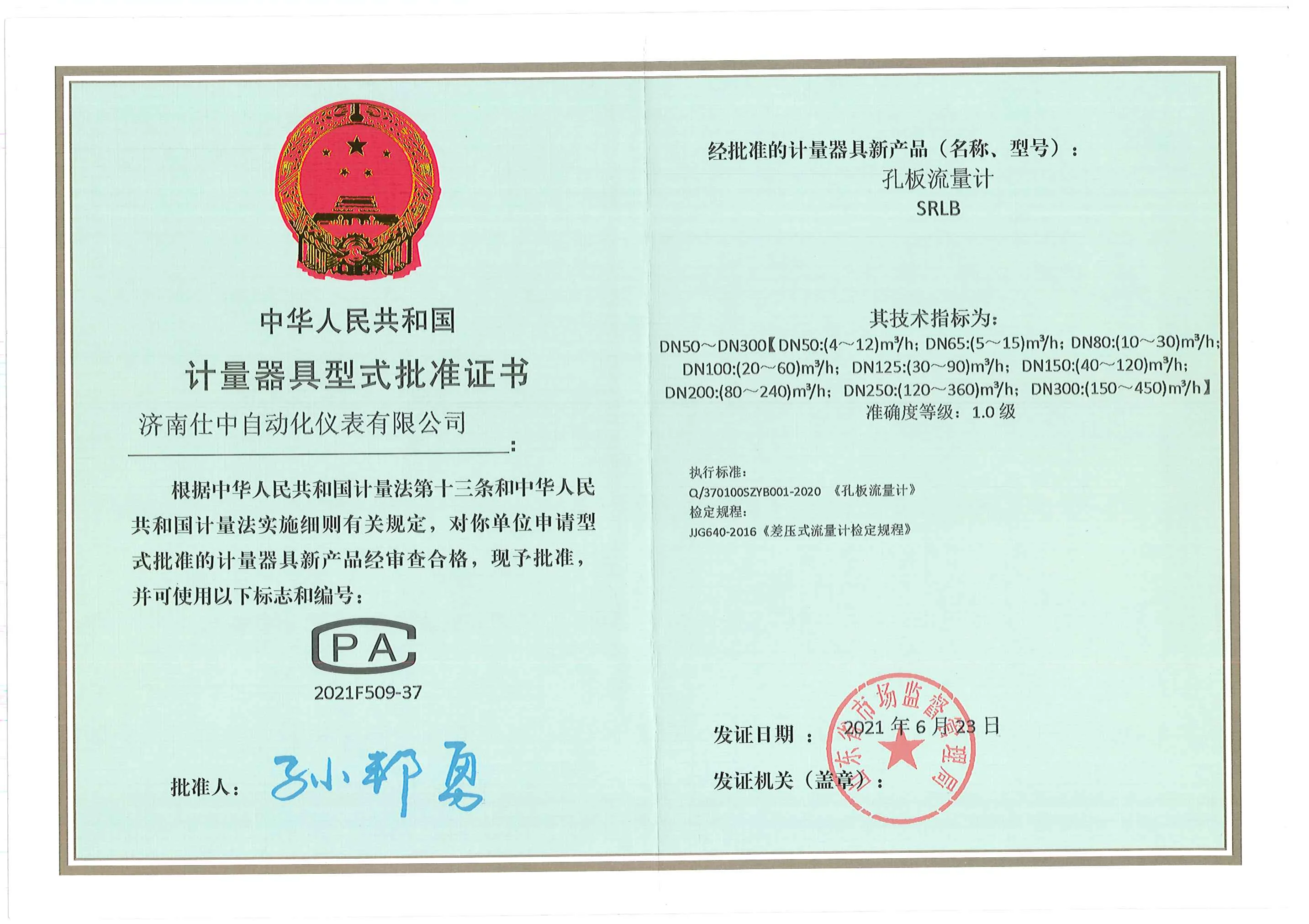

- 证书编号
- 2021F509-37
- 型号
- SRLB
- 发证日期
- 2021-06-23
- 证书载明
- DN50-DN300 · 1.0级
仅为SRLB型式批准证书载明范围和等级，不外推为全部仕中孔板供货范围或全工况系统精度。
查看本段技术依据
P01-C113 · P01-C114 · P01-C113
三个范围说清楚，项目沟通更高效
证书范围许可信息
按证书载明型号、口径与等级理解对应范围。
标准路线设计条件
几何、流动、雷诺数、安装与直管段条件共同成立。
当前供货项目能力
按工况、材料、压力与验收要求完成具体项目复核。
常见问题
选型前，客户经常先确认这些问题
如果您的工况超出页面范围，可直接提交工况，由工程人员结合产品结构和项目要求复核。
标准孔板流量计适合哪些工况？
成熟、通用的差压式流量测量方案，适用于液体、气体和蒸汽。 典型工况包括蒸汽与锅炉给水、石油与天然气、化工过程管线、能源与贸易计量项目；常见行业包括电力热能、石油化工、天然气、流程工业。最终按介质相态、温度、压力、流量范围和管道条件确认。
标准孔板流量计有哪些主要特点？
标准体系成熟：在 ISO 5167-2 适用范围内，可基于标准几何与计算方法完成设计和核验。；结构选择完整：支持角接取压（含环室式）、法兰取压和径距取压，可按管道与检修条件选择。；交付路径清晰：标准范围内采用几何测量；客户要求时可进行节流件与变送器整体标定。
这款产品依据哪些标准或技术路线？
ISO 5167-2:2022 适用范围内采用几何测量；客户要求时可进行节流件与变送器整体标定
询价和选型前需要准备哪些信息？
建议提供介质及相态、最小/常用/最大流量、温度、压力、管道尺寸与材质、连接标准、可用直管段、取压和仪表配置要求。资料越完整，产品结构与标定方案越容易一次确认。
这款产品是否需要实流标定？
在 ISO 5167-2 适用范围内，可采用几何测量法确认节流件；客户要求时可进行节流件与变送器整体标定。小于 DN50 的一体化内藏孔板必须实流标定。
有哪些公开技术记录可以核验？
可公开核验的授权记录包括压力差测量装置 CN120102006B（ZL 2025 1 0551686.1）。本页只陈述授权记录；当前法律状态以国家知识产权局登记簿为准。
提交介质、口径、温压和最小/常用/最大流量，开始技术选型。
如能同时提供允许压损、可用直管段和验收要求，可直接比较口径、差压档位、安装与标定路线。
